Tamaño del túnel del escáner de equipaje por rayos X: una hoja de trabajo de medición para compradores

Calcular mal las dimensiones físicas durante la adquisición de equipos de seguridad provoca fallas operativas inmediatas. Una máquina llega al lugar. Los equipos de instalación desembalan el equipo. Rápidamente se dan cuenta de que no puede pasar por las puertas del vestíbulo. Este escenario ocurre con frecuencia en instalaciones comerciales y gubernamentales. Los administradores de instalaciones suelen priorizar los algoritmos de software durante la fase de evaluación. Se centran en gran medida en la energía de los generadores y las capacidades de inteligencia artificial. Tratan las dimensiones físicas como una ocurrencia secundaria. Sin embargo, la apertura física de la máquina lo dicta todo. Limita la capacidad del objeto. Define la huella externa de la máquina. Establece su rendimiento de referencia. Una unidad de tamaño insuficiente obliga al personal de seguridad a realizar registros manuales de bolsos. Esto crea graves cuellos de botella en el rendimiento en el puesto de control. Una unidad de gran tamaño desperdicia valioso espacio y drena recursos de servicios públicos. Esta guía proporciona una hoja de trabajo práctica de medición para directores de seguridad. Aprenderá cómo definir requisitos dimensionales exactos antes de contratar proveedores o emitir una solicitud de propuesta.

• Haga coincidir el tamaño con el perfil de amenaza: el tamaño ideal del túnel lo dicta el percentil 95 de los objetos esperados, no el máximo absoluto, para equilibrar el costo y la eficiencia.

• Las limitaciones de las instalaciones reemplazan las especificaciones de la máquina: la huella externa de un escáner (y el camino para instalarlo) a menudo eliminan la consideración de tamaños de túneles más grandes.

• La orientación importa: las dimensiones normalmente se indican como Ancho x Alto (p. ej., 50 x 30 cm). Comprender esta orientación es fundamental, ya que una bolsa que cabe horizontalmente puede no caber verticalmente.

• La compensación del generador: Los túneles de mayor tamaño requieren inherentemente generadores de rayos X más potentes (mayores kV) para mantener la penetración y la resolución de la imagen.

• La estandarización simplifica las adquisiciones: alinear los requisitos con las dimensiones estándar de la industria garantiza ofertas competitivas de los proveedores, un mantenimiento más sencillo y el cumplimiento de los requisitos cualitativos (QR) gubernamentales.

Por qué el tamaño del túnel es el factor fundamental para los escáneres de equipaje por rayos X

El tamaño del túnel determina la eficiencia operativa

La apertura del túnel afecta directamente la velocidad del punto de control y la estabilidad del flujo de trabajo. Si las bolsas son demasiado grandes para el escáner, los operadores deben detener el transportador y realizar inspecciones manuales, lo que reduce el rendimiento y genera retrasos en los pasajeros. El tamaño correcto del túnel mantiene el equipaje en movimiento continuo y mantiene una eficiencia de inspección constante.

El tamaño del túnel influye en la calidad de la imagen

Las dimensiones del túnel afectan la relación entre el generador de rayos X y el sistema detector. Las aberturas más grandes requieren una mayor distancia de penetración y una mayor calibración del sistema para mantener la calidad de la imagen. Si la potencia del generador y el rendimiento del detector no coinciden con el tamaño del túnel, el contraste de la imagen y la identificación de objetos pueden disminuir.

Seleccionar el tamaño de túnel correcto garantiza que el escáner proporcione imágenes claras para la aplicación prevista. Un sistema de inspección de artículos pequeños no requiere un túnel de gran tamaño, mientras que las aplicaciones de equipaje grande necesitan suficiente potencia y capacidad de detector para mantener una inspección confiable.

La selección del túnel debe cumplir con los requisitos reglamentarios

Las aplicaciones de seguridad suelen tener requisitos de equipamiento obligatorios. Es posible que los aeropuertos, las instalaciones gubernamentales y los sitios de infraestructura crítica deban cumplir con estándares de detección específicos que definen el rendimiento y las dimensiones aceptables del escáner.

Las limitaciones de las instalaciones no pueden anular estos requisitos. Si el tamaño requerido del túnel excede el espacio disponible, es posible que sea necesario modificar el diseño del edificio, el suministro eléctrico o el área de instalación antes de la implementación. La selección adecuada del túnel garantiza tanto la eficiencia operativa como el cumplimiento normativo.

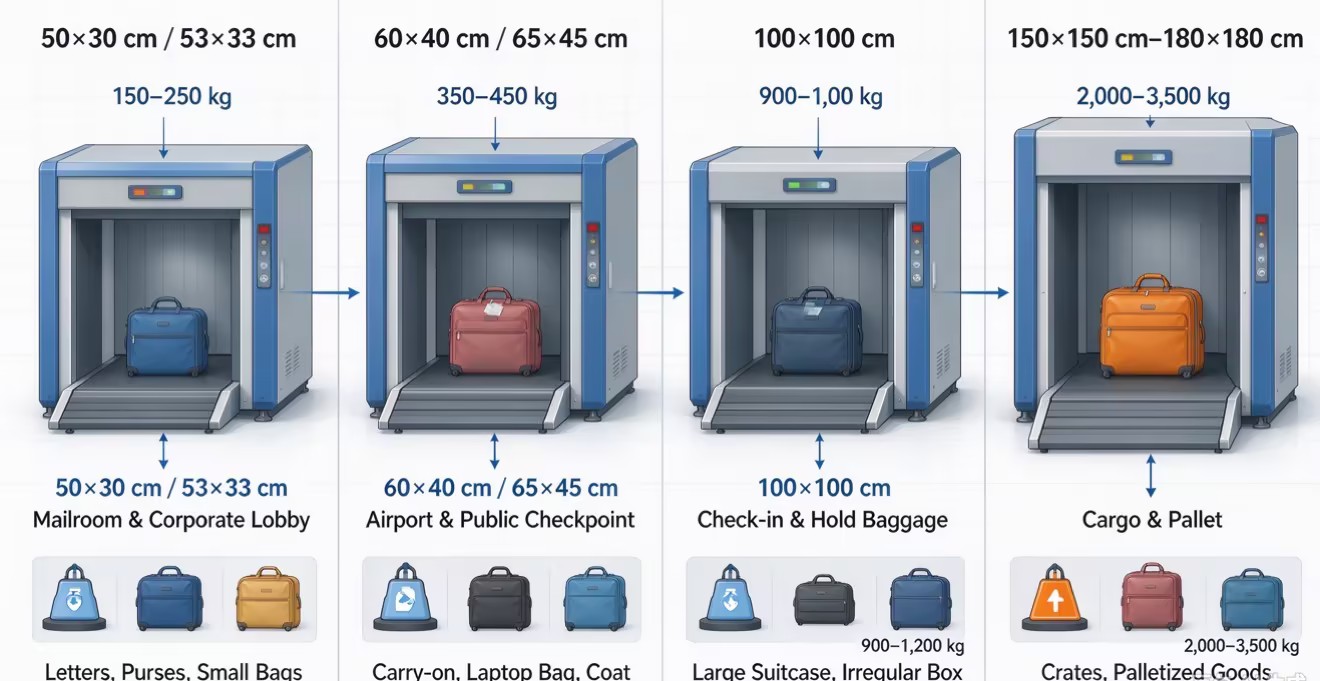

Tamaños de túneles estándar comunes y sus casos de uso

Los tamaños de túnel estándar simplifican la selección, el mantenimiento y el reemplazo de equipos. La elección de una dimensión común ayuda a reducir los costes de adquisición y garantiza un acceso más fácil a las piezas de repuesto. Hay tamaños de túneles personalizados disponibles, pero generalmente requieren una mayor inversión y tiempos de producción más prolongados.

Escáneres para paquetes pequeños y salas de correo

Los escáneres compactos con aberturas de 50 × 30 cm están diseñados para entornos con espacio limitado. Manejan documentos, bolsos pequeños y paquetes de mensajería y, al mismo tiempo, ofrecen una instalación sencilla y bajos requisitos de energía.

Escáneres de punto de control estándar

Las categorías de 60 × 40 cm y 65 × 45 cm se utilizan mucho para los controles de seguridad. Proporcionan un equilibrio práctico entre el tamaño de la máquina y la capacidad de escaneo, y admiten el equipaje común de los pasajeros y los artículos personales.

Escáneres de equipaje grande

Los sistemas de 100 × 100 cm están diseñados para equipaje de gran tamaño y artículos irregulares. Requieren pisos más resistentes, áreas de instalación más grandes y sistemas transportadores más resistentes para soportar cargas más altas.

Escáneres de carga y carga

Los grandes sistemas de túneles a partir de 150 × 150 cm se construyen para aplicaciones industriales. Manipulan palés y carga pesada mediante estructuras reforzadas y transportadores de rodillos de alta capacidad para un funcionamiento continuo.

Lista de verificación de medidas: determine sus necesidades de tamaño exacto

Paso 1: Perfilado máximo de objetos (ancho × alto)

Determine el tamaño real de los artículos procesados ​​diariamente y combínelos con las dimensiones de apertura del escáner. Mida artículos comunes de gran tamaño y mantenga suficiente espacio libre alrededor de los objetos para evitar atascos y fallas del sensor. Evite sobredimensionar la máquina para artículos raros; Diseñe para la mayor parte del tráfico y maneje artículos ocasionales de gran tamaño mediante inspección manual.

Paso 2: Espacio de la instalación y vías de instalación

La huella del escáner incluye más que el tamaño del túnel. Planifique el espacio para blindajes, generadores, acceso de mantenimiento, mesas de rodillos y movimiento del operador. Verifique los anchos de las puertas, la capacidad del ascensor y las rutas de transporte antes de la instalación para garantizar que el equipo pueda llegar a la ubicación final sin modificaciones costosas.

Paso 3: Capacidad de carga, velocidad y altura de la cinta transportadora

El rendimiento del escáner depende de hacer coincidir la resistencia, la velocidad y la ergonomía de la correa con las necesidades operativas. El transportador debe manejar las cargas de equipaje esperadas sin sobrecargar el motor, mientras que el procesamiento de imágenes debe soportar la velocidad de la cinta seleccionada. La altura adecuada de la correa mejora la comodidad del operador y mantiene un rendimiento de carga eficiente.

Equilibre el tamaño del túnel y el costo total y el rendimiento

El aumento de sus requisitos físicos desencadena una reacción en cadena de cambios de hardware. Los costos iniciales de hardware aumentan exponencialmente a medida que crecen las dimensiones. Estás pagando por más estructuras de acero. Está pagando por más blindaje de plomo. Está pagando por conjuntos de detectores más grandes para cubrir el volumen interno ampliado. Cada centímetro añadido a la abertura requiere un aumento correspondiente en la carcasa exterior.

Los requisitos de energía del generador cambian drásticamente con las máquinas más grandes. Un tamaño más grande del túnel del escáner de equipaje de rayos X aumenta la distancia que deben recorrer los rayos X. Un generador estándar de 140 kV funciona perfectamente para una unidad de 60 cm por 40 cm. Si actualiza a una unidad de 100 cm por 100 cm, deberá actualizar el generador. Necesitará un generador de 160 kV o 180 kV para garantizar una penetración adecuada del acero. Si no se actualiza el generador, se obtienen imágenes oscuras e ilegibles.

La compatibilidad del software y la detección de amenazas también cambia según el tamaño de la máquina. Las máquinas más grandes con generadores de mayor kV producen diferentes densidades de imagen. El software de inteligencia artificial se basa en valores de píxeles específicos para detectar amenazas. Las herramientas de manipulación de imágenes deben calibrarse específicamente para esa configuración de hardware exacta. No se puede simplemente transferir software de una máquina pequeña a una grande. Los algoritmos requieren ajustes para que coincidan con la geometría específica de los conjuntos de detectores.

El consumo de energía y las cargas de HVAC aumentan significativamente. Los generadores más grandes consumen enormes cantidades de electricidad. Requieren circuitos eléctricos dedicados. Emiten calor sustancial durante el funcionamiento continuo. Su instalación debe soportar esta mayor carga térmica. Actualizar su punto de control puede requerir la instalación de rejillas de ventilación dedicadas directamente encima de la máquina. Si la temperatura ambiente aumenta demasiado, el generador activará un apagado térmico para evitar daños permanentes.

Conclusión

Seleccionar las dimensiones físicas correctas requiere una medición precisa y conciencia operativa. Debe fijar sus limitaciones físicas antes de evaluar las características del software o las especificaciones del generador. Tome las siguientes acciones de inmediato para garantizar un proceso de adquisición exitoso:

1. Audite y registre el ancho y alto exactos de los artículos más grandes que pasan diariamente por su punto de control.

2. Mida el ancho, la altura y el radio de giro de cada puerta, pasillo y ascensor a lo largo de su ruta de instalación.

3. Calcule la capacidad de carga requerida del transportador en función de la carga esperada más pesada para evitar que el motor se queme.

4. Defina su proporción aceptable de búsqueda manual para evitar especificar demasiado el tamaño de la máquina y desperdiciar espacio.

Preguntas frecuentes

P: ¿Cuál es el tamaño estándar del túnel del escáner de equipaje por rayos X para los puntos de control de los aeropuertos?

R: El tamaño estándar de los puntos de control de seguridad de los aeropuertos oscila entre 60 cm por 40 cm y 65 cm por 45 cm. Estas dimensiones se adaptan perfectamente al equipaje de mano estándar, bolsas para portátiles y abrigos de invierno pesados, manteniendo al mismo tiempo altos índices de rendimiento.

P: ¿Importa la orientación del tamaño del túnel?

R: Sí. Las dimensiones generalmente se enumeran como Ancho por Alto. Una abertura de 50 cm por 30 cm significa que el espacio vertical es estrictamente de 30 cm. Un artículo rígido debe caber dentro de esta restricción de altura específica. El volumen total no importa si la altura bloquea el artículo.

P: ¿Un tamaño de túnel más grande significa una mejor calidad de imagen?

R: No. Los túneles más grandes en realidad requieren generadores más potentes para mantener la penetración y la resolución. Los rayos X deben viajar más lejos. Sin un generador de kV superior, la calidad de la imagen se degradará, lo que dará lugar a escaneos oscuros y granulados.

P: ¿Cuánto espacio se necesita alrededor de un objeto en un escáner de rayos X?

R: Necesita un mínimo de 2 a 3 cm de espacio libre en todos los lados del objeto. Esto evita que el artículo se enganche en las pesadas cortinas de plomo y evita que las bolsas bloqueen los sensores de seguimiento internos, evitando atascos en la correa.

P: ¿Se puede desmontar un escáner de equipaje de rayos X para pasar por una puerta?

R: Se desaconseja el desmantelamiento. A menudo anula las garantías del fabricante y corre el riesgo de dañar la integridad del blindaje de plomo. También requiere una costosa recalibración de fábrica al volver a ensamblar. Mida siempre los caminos de instalación de antemano para evitar esto.

P: ¿Cuál es la diferencia entre el tamaño del túnel y las dimensiones externas?

R: El tamaño del túnel es solo la abertura vacía para las bolsas. Las dimensiones externas incluyen la carcasa del generador, los conjuntos de detectores y el blindaje de plomo pesado. La huella exterior es significativamente mayor que la propia apertura.
