La adquisición de equipos de seguridad física sin un análisis espacial riguroso conduce a graves fallos operativos. Los administradores de instalaciones a menudo se enfrentan a salidas de emergencia bloqueadas, costosas modernizaciones en los vestíbulos o equipos que simplemente no caben en los ascensores de entrega estándar. Un error común es combinar el tamaño del túnel de un escáner de rayos X con su huella operativa total requerida. Esta supervisión no tiene en cuenta las estaciones de los operadores, los paneles de acceso de mantenimiento, las áreas de cola de pasajeros y la infraestructura de TI esencial. Debe establecer un marco estandarizado para calcular los verdaderos requisitos espaciales antes de finalizar cualquier adquisición. Esta guía proporciona una metodología integral para medir y confirmar el espacio exacto de instalación de su escáner Aprenderá cómo alinear el sistema elegido con las limitaciones arquitectónicas, operativas y de red existentes, garantizando una implementación que mantenga un alto rendimiento y una estricta seguridad de las instalaciones.de rayos X.
Tamaño del túnel ≠ Huella total: Las dimensiones físicas de la máquina representan solo del 40 al 50 % del espacio real requerido si se tienen en cuenta los rodillos de entrada/salida, los escritorios del operador y las áreas de recomposición.
Las autorizaciones de tránsito son críticas: la falla de instalación más común es la compra de una unidad que excede las dimensiones de las puertas, pasillos o montacargas estándar de las instalaciones.
Las autorizaciones reglamentarias dictan la ubicación: los códigos contra incendios, el cumplimiento de la ADA y las zonas de seguridad radiológica limitan estrictamente la proximidad a la que se puede colocar un escáner de rayos X de paredes, salidas y pasillos peatonales.
Se debe verificar la capacidad de carga del piso: Los escáneres de alta penetración contienen un pesado blindaje de plomo; Se requiere aprobación de ingeniería estructural para instalaciones en pisos elevados.
No ignore la huella de TI: los escáneres en red modernos requieren espacio de conducto dedicado, conexiones de red seguras y espacio en rack de servidores para el archivado de imágenes y el cumplimiento de la ciberseguridad.
Tabla de contenido
El éxito en la implementación de la seguridad depende de una comprensión precisa de la dinámica espacial. Debe implementar un punto de control que procese el tráfico peatonal de manera eficiente sin crear cuellos de botella físicos. Una instalación mal planificada compromete la seguridad de las instalaciones y ralentiza las operaciones diarias. La métrica básica para el éxito implica comparar cada componente físico con el espacio disponible. Usted evalúa cómo interactúa el equipo con los flujos de tráfico humano y la arquitectura de las instalaciones existentes.

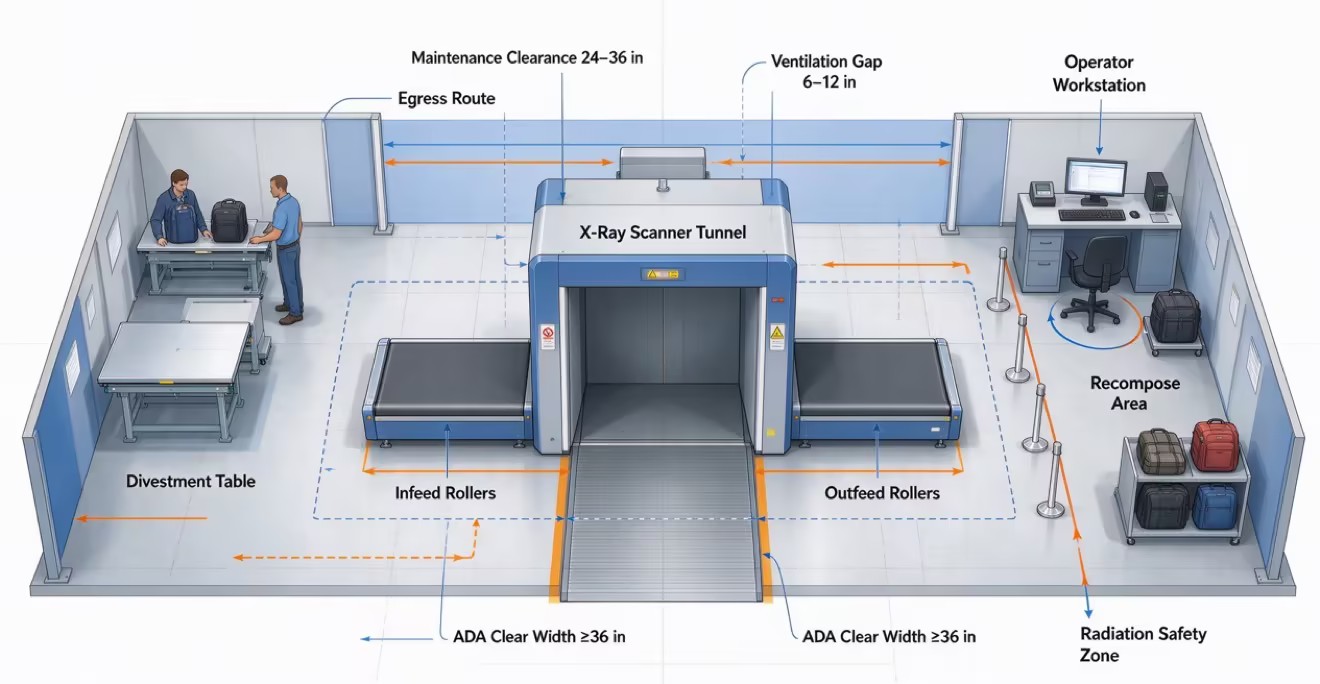

Las dimensiones enumeradas del escáner representan solo el tamaño de la máquina, no el espacio operativo completo requerido. Un punto de control funcional también debe incluir estaciones de operadores, pasillos de pasajeros y áreas de acceso a equipos. Las estaciones de trabajo integradas ahorran espacio pero aumentan el tamaño de la máquina, mientras que los escritorios independientes mejoran la ergonomía pero requieren superficie adicional. Una planificación adecuada debe considerar la ubicación de las estaciones de trabajo, el movimiento de los operadores, el enrutamiento de los cables y la visibilidad para garantizar una operación eficiente en los puntos de control.
Componente | Dimensión típica de la hoja de especificaciones | Huella operativa real requerida | Motivo de la variación |
|---|---|---|---|
Unidad de escáner principal | 80" de largo x 35" de ancho | 120" de largo x 60" de ancho | Requiere zonas de amortiguamiento para la disipación de calor y barreras anticolisión. |
Estación de trabajo del operador | 30" de largo x 30" de ancho | 60" de largo x 60" de ancho | Debe tener en cuenta el radio de giro de la silla, los monitores duales y el movimiento ergonómico. |
Rodillos de entrada/salida | No siempre listado | 36" a 72" por lado | Depende completamente de la longitud de los elementos escaneados más grandes y del volumen de rendimiento. |
Las dimensiones físicas del hardware no tienen en cuenta los espacios libres ocultos necesarios para el mantenimiento y la operación. Los técnicos requieren acceso sin obstáculos a los componentes internos para el mantenimiento de rutina y las reparaciones de emergencia. Los paneles de acceso para mantenimiento generalmente requieren de 24 a 36 pulgadas de espacio libre en al menos dos lados de la máquina. No proporcionar este espacio significa que el equipo pesado debe moverse físicamente para realizar el mantenimiento básico. Mover una máquina calibrada corre el riesgo de dañar la alineación interna sensible y obliga a una recalibración posterior.
Los requisitos medioambientales también imponen espacios libres específicos. Los escáneres de seguridad generan una cantidad significativa de calor durante el funcionamiento continuo. El generador interno y la electrónica de procesamiento dependen de la ventilación pasiva o activa para evitar el sobrecalentamiento. Las autorizaciones de HVAC y ventilación no son negociables. Bloquear las salidas de aire colocando la máquina al ras de una pared provoca cortes térmicos.
Asigne un espacio mínimo de 6 a 12 pulgadas entre los puertos de escape de la máquina y cualquier barrera estructural. Evalúe también la altura del techo sobre la máquina. El calor aumenta y los techos bajos pueden atrapar aire caliente alrededor de la carcasa del generador. Un espacio vertical adecuado garantiza una disipación térmica adecuada y extiende la vida útil operativa del equipo de escaneo.
La asignación de configuraciones de hardware específicas al espacio físico que consumen conecta los requisitos espaciales con los resultados operativos. Una huella bien calculada se correlaciona directamente con tiempos de procesamiento más rápidos y una reducción de la fricción de los pasajeros. Cada centímetro del puesto de control tiene un propósito funcional específico.
La longitud del rodillo debe coincidir con el tamaño y el volumen de los artículos que se están cribando. Los artículos pequeños necesitan mesas más cortas, mientras que el equipaje y la carga requieren áreas de entrada y salida más largas para evitar la congestión. El diseño adecuado de los rodillos mejora el rendimiento, reduce la acumulación de equipaje y facilita la transferencia de artículos en espacios limitados.
El diseño eficiente de los puntos de control requiere suficiente espacio para las tareas de preparación, recuperación y operador. Las áreas de desinversión deben permitir un flujo continuo de pasajeros, mientras que las zonas de recomposición necesitan espacio adicional para evitar cuellos de botella después del control. Las áreas del operador deben proporcionar condiciones de trabajo cómodas y espacio para el equipo de detección secundario.
El espacio para las colas debe diseñarse de acuerdo con el volumen máximo de tráfico y la velocidad de control. Los diseños lineales proporcionan un movimiento eficiente pero requieren más profundidad, mientras que los diseños en forma de L o U ahorran espacio. Independientemente del diseño, se deben mantener senderos despejados para caminar y una buena visibilidad para el operador para garantizar un flujo fluido de pasajeros.
Las limitaciones físicas de su edificio pueden descarrilar fácilmente un proyecto de instalación. Aborde estos riesgos de implementación mucho antes de que el equipo llegue al sitio. La realización de una auditoría estructural exhaustiva mitiga el riesgo de costosos retrasos y modificaciones arquitectónicas forzadas. Evaluar todo el recorrido del equipo, desde el camión de reparto hasta su ubicación operativa final.
La planificación de la instalación debe incluir toda la ruta de entrega, no solo la ubicación final del escáner. Mida puertas, pasillos, ascensores y espacios de giro para garantizar que el equipo pueda llegar al sitio de forma segura. Confirme el acceso al muelle de carga, la capacidad del ascensor y cualquier obstáculo antes de la entrega para evitar retrasos en la instalación.
Los escáneres de seguridad crean cargas puntuales elevadas debido a su gran blindaje y su peso concentrado. Verifique que la estructura del piso pueda soportar el equipo, especialmente en pisos elevados o sistemas de acceso elevados. Es posible que se requieran evaluaciones estructurales y soluciones de distribución de carga para una instalación segura.
Los escáneres requieren circuitos eléctricos dedicados y una gestión adecuada de los cables. Confirme los requisitos de voltaje, planifique la ubicación del UPS si es necesario y evite que los cables expuestos creen riesgos para la seguridad. Un recorrido bien diseñado a través de conductos, pisos elevados o caminos dedicados garantiza un funcionamiento confiable.
Los escáneres modernos requieren conectividad de red, almacenamiento de datos e integración de ciberseguridad. La planificación de la instalación debe incluir espacio para equipos de red, enrutamiento seguro de cables y posible infraestructura de servidores. Una planificación de TI adecuada garantiza una transferencia de datos confiable y protege los sistemas de seguridad contra el acceso no autorizado.
Su plan de instalación debe cumplir estrictamente con los marcos legales y de seguridad. El cumplimiento normativo no es opcional. Los jefes de bomberos, inspectores de salud y auditores de accesibilidad evalúan rigurosamente los puntos de control de seguridad. El incumplimiento de estos estándares resulta en fuertes multas y cierres operativos inmediatos. Integre los requisitos de cumplimiento en sus cálculos espaciales desde el primer día.
Los puntos de control de seguridad deben diseñarse sin bloquear las salidas de emergencia ni las vías de evacuación. Las barreras para las colas, las mesas de desinversión y los equipos de escáner deben mantener rutas de escape despejadas tanto en condiciones normales como de emergencia. El diseño debe permitir operaciones de seguridad fluidas y al mismo tiempo permitir una evacuación rápida durante emergencias.
La disposición de los puntos de control debe proporcionar suficiente espacio para los usuarios de sillas de ruedas y un movimiento accesible. Los caminos alrededor de los escáneres, las áreas de cola y las zonas de control secundario deben cumplir con los estándares de accesibilidad aplicables. Es posible que se requiera espacio adicional para puertas de control más amplias o áreas de inspección asistida.
Los escáneres de rayos X están diseñados con sistemas de protección para limitar la exposición a la radiación, pero su ubicación adecuada sigue siendo esencial. El equipo debe ubicarse de manera que mantenga las aberturas de los túneles alejadas de las áreas de espera y las estaciones del operador. Las instalaciones deben seguir los requisitos locales de seguridad radiológica al definir las zonas libres y los diseños de instalación.
Seleccionar la clase de equipo adecuada requiere equilibrar sus necesidades de seguridad con su espacio disponible. Los compradores deben comprender las compensaciones conceptuales entre las diferentes categorías de escáneres. No se puede forzar la entrada de un enorme escáner de carga en el vestíbulo de una oficina estándar. Guíe sus decisiones de adquisición haciendo coincidir las especificaciones de hardware directamente con sus realidades espaciales.
Categoría de escáner | Requisito típico de huella | Aplicación primaria | Compensación espacial clave |
|---|---|---|---|
Escáneres de escritorio y sala de correo | Mínimo (se adapta a escritorios reforzados o pequeños carritos exclusivos) | Inspección de cartas, paquetes pequeños y bolsos personales. | Sacrifica el poder de penetración y la capacidad de tamaño de los artículos para lograr un tamaño muy compacto. |
Escáneres de vestíbulos y puntos de control | Moderado (requiere espacio dedicado, rodillos y áreas para hacer cola) | Inspección de mochilas, maletines y paquetes de mensajería estándar | Equilibra el tamaño de la huella con capacidades de escaneo versátiles; requiere detectores de metales adyacentes. |
Escáneres de carga y paletas | Masivo (Requiere espacio de muelle de carga industrial y zonas de exclusión) | Cribado de carga a granel, cajas grandes y mercancías paletizadas | Instalaciones de alto impacto que requieren pisos reforzados de alta resistencia, pero esenciales para la logística. |
Los escáneres de escritorio requieren un espacio de instalación mínimo y se adaptan bien a oficinas, salas de correo y pequeños puntos de control. Son fáciles de instalar y operar, pero se limitan a artículos pequeños como cartas y paquetes ligeros. Su diseño compacto viene con una capacidad de escaneo reducida para objetos densos o grandes.
Los escáneres de vestíbulo proporcionan un equilibrio entre espacio y rendimiento. Pueden manejar artículos de seguridad comunes, como bolsos, maletines y paquetes, y al mismo tiempo requieren un espacio dedicado para la operación y el flujo de pasajeros. Se utilizan ampliamente en instalaciones corporativas y públicas donde se necesita una capacidad de detección moderada.
Los escáneres de carga requieren grandes áreas de instalación, pisos reforzados y zonas de carga dedicadas. Están diseñados para el control de grandes volúmenes de palés y mercancías a granel en centros logísticos, puertos y aeropuertos. Aunque implican mayores costos de instalación y requisitos de espacio, brindan la capacidad necesaria para la inspección de carga industrial.
Descargue una lista de verificación completa de la encuesta del sitio para estandarizar su proceso de medición interna en todas las entradas de las instalaciones.
Mida todas las puertas, montacargas y radios de giro de los corredores a lo largo de la ruta de entrega designada para confirmar las autorizaciones de tránsito.
Póngase en contacto con un especialista en integración de seguridad para realizar un recorrido profesional por las instalaciones e identificar restricciones estructurales ocultas.
Solicite una propuesta de diseño CAD detallada a su proveedor para visualizar la huella exacta del equipo antes de firmar los documentos de adquisición.
R: Los estándares de la industria requieren de 24 a 36 pulgadas de espacio libre en al menos dos lados de la máquina. Este espacio permite a los técnicos acceder a los paneles internos, dar servicio al generador y realizar calibraciones de rutina sin mover físicamente el equipo pesado.
R: Si bien un lado a menudo puede ubicarse cerca de una pared, no puedes colocarlo completamente al ras. Los requisitos de ventilación para el generador interno y los componentes electrónicos dictan un espacio mínimo de 6 a 12 pulgadas. Esto evita paradas térmicas y garantiza un flujo de aire adecuado.
R: Una unidad de punto de control de vestíbulo estándar normalmente pesa entre 800 y 1500 libras. Debido a que este peso descansa sobre pequeñas patas niveladoras o ruedas, crea cargas puntuales elevadas. Debe verificar que las capacidades de carga de su piso puedan soportar este peso denso.
R: Sí. Los circuitos eléctricos dedicados evitan las fluctuaciones de energía que dañan los sensores de imágenes. Las caídas de red seguras y dedicadas también son obligatorias para el cumplimiento moderno de la ciberseguridad, el archivo centralizado de imágenes y los sistemas de proyección de amenazas.
R: Calcule la longitud combinada del área de desinversión, la máquina en sí, los rodillos de salida y el área de recomposición de pasajeros. Dependiendo del volumen de pasajeros, un punto de control estándar generalmente requiere una huella lineal de 15 a 25 pies para mantener un flujo fluido.
R: Muchos escáneres de puntos de control están diseñados para pasar a través de puertas comerciales estándar de 32 o 36 pulgadas. Sin embargo, a menudo es necesario retirar los teclados, monitores y paneles laterales adjuntos durante el transporte. Siempre verifique las dimensiones del embalaje con las medidas específicas de su puerta.
