Estimación de la carga del transportador para paquetes y equipajes mixtos

Los puntos de control de seguridad y logística enfrentan una vulnerabilidad mecánica específica. Los artículos de perfil mixto (equipaje rígido, bolsas de lona blandas y paquetes irregulares) convergen en los mismos cinturones de inspección. Esta variación en la distribución del peso y la densidad del material crea una tensión mecánica impredecible. Una estimación de carga inexacta conduce directamente a fallas prematuras del motor, deslizamiento de la correa y distorsión de la imagen durante el escaneo. Cuando un sistema de transmisión tiene dificultades para arrastrar una carga pesada y concentrada a través de un lecho deslizante plano, las microtartamudeos resultantes comprometen el software de imágenes. Obtendrá costosos tiempos de inactividad en las instalaciones y cuellos de botella en la seguridad. Por otro lado, diseñar excesivamente el sistema con motores enormemente sobredimensionados desperdicia capital y espacio en las instalaciones. Establecer la carga correcta del transportador del escáner de equipaje requiere una metodología rigurosa basada en la física. Los ingenieros de las instalaciones deben calcular y especificar los requisitos de carga del transportador diseñados específicamente para las realidades intermitentes de los entornos de cribado.

• Carga dinámica versus carga estática: Las operaciones de cribado intermitentes, especialmente los transportadores de cola en cascada, requieren sistemas de accionamiento dimensionados para un par de arranque alto, no solo una carga de funcionamiento continuo.

• Variabilidad de perfiles mixtos: la planificación precisa de la capacidad debe tener en cuenta las dimensiones volumétricas máximas (DIM), la densidad aparente y las cargas puntuales concentradas de paquetes pesados ​​e irregulares.

• Integración del sistema: Los límites mecánicos del transportador deben alinearse con precisión con los requisitos de imágenes del escáner de equipaje por rayos X para evitar que la imagen se corte o se tartamudee la correa.

• Mitigación de riesgos: la absorción de tensión adecuada (normalmente el 1 % de la longitud de la correa) y los cálculos de alargamiento son fundamentales para evitar fallas en el seguimiento de la correa en condiciones de picos de sobretensión.

Cómo funciona la carga del transportador para escáneres de rayos X de equipaje

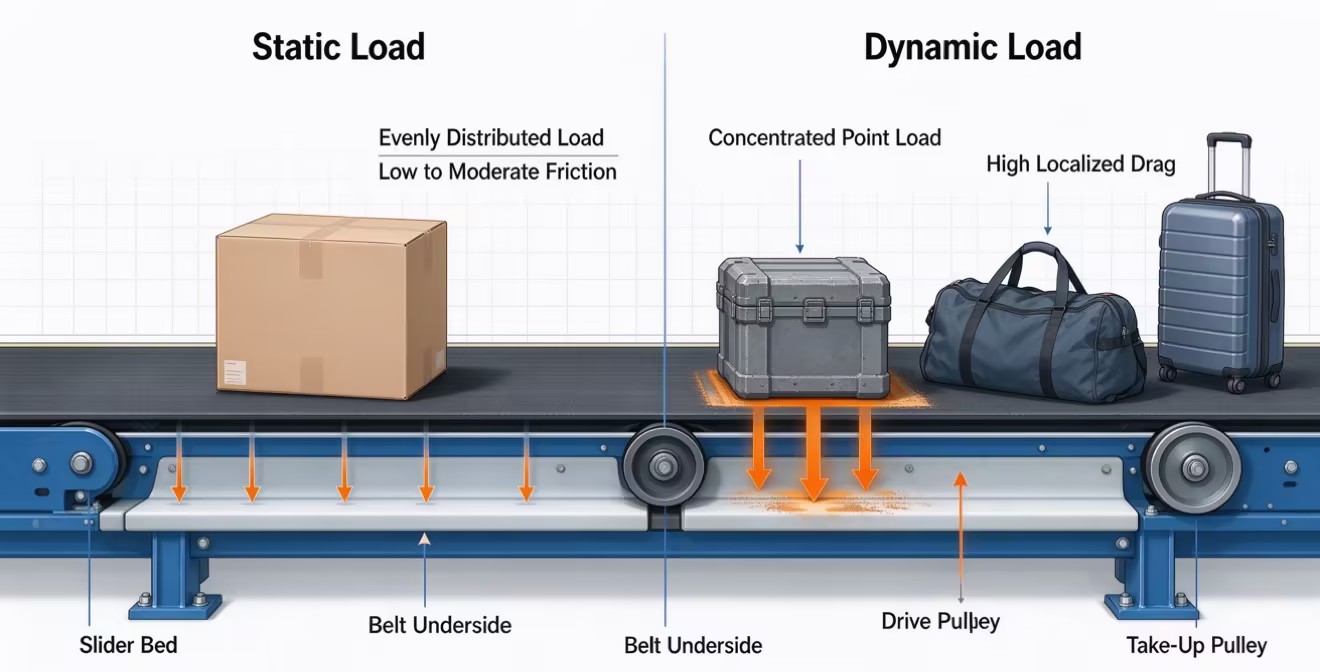

Definición de carga estática versus dinámica en entornos de detección

La carga estática representa el peso en reposo del cinturón y los elementos que contiene, mientras que la carga dinámica incluye fuerzas adicionales durante el arranque, la parada y el frenado de emergencia. Los sistemas de cribado con indexación frecuente requieren motores y componentes de accionamiento que puedan soportar picos de torsión repetidos, no solo un funcionamiento continuo. La evaluación dinámica adecuada de la carga evita el deslizamiento de la correa, la sobrecarga del motor y fallas mecánicas.

El impacto del equipaje y los paquetes mixtos en la tensión del cinturón

Diferentes formas de paquetes y distribuciones de peso crean diferentes patrones de tensión en el transportador. Las cargas planas y distribuidas uniformemente se mueven suavemente, mientras que los objetos pesados ​​irregulares o concentrados aumentan la fricción, el desgaste de la correa y la tensión estructural. Los sistemas transportadores deben diseñarse para manejar condiciones de carga variables para mantener un movimiento estable y una larga vida útil.

Los límites estructurales de la plataforma transportadora dictan cómo el sistema maneja estas cargas. El manejo general de materiales a granel a menudo utiliza secciones de rodillos acanalados para sujetar los materiales sueltos. Los controles de seguridad se basan casi exclusivamente en camas deslizantes planas. Las camas planas proporcionan la estabilidad absoluta necesaria para obtener imágenes claras, pero generan inherentemente una mayor fricción que las camas de rodillos. El sistema de transmisión debe tirar de la correa contra el arrastre continuo de la plataforma deslizante, un factor que empeora exponencialmente con cargas puntuales pesadas.

Factores clave para calcular la carga del transportador

Dimensiones del artículo, peso volumétrico (DIM) y densidad aparente

El rendimiento depende de algo más que la capacidad de peso. Los ingenieros deben considerar el tamaño del artículo, el ancho de la correa, el espacio entre paquetes y la densidad del material. El espaciado adecuado permite que el sistema de imágenes separe los artículos con precisión, mientras que los cálculos de DIM y densidad aparente garantizan que el transportador pueda manejar diferentes tipos de carga sin sobrecargar ni causar atascos en la línea.

Velocidad de la correa y tasas de rendimiento

La velocidad de la cinta afecta directamente la capacidad del transportador, pero debe coincidir con la capacidad de generación de imágenes del escáner. Si la correa se mueve demasiado rápido, la calidad de la imagen puede disminuir debido a un tiempo de captura de datos insuficiente. Por lo tanto, la velocidad del transportador está limitada por el sistema de sensor de rayos X y todos los cálculos de rendimiento deben diseñarse en torno a la velocidad operativa aprobada del escáner.

Coeficientes de fricción y ángulos de funcionamiento.

La fricción entre la cinta y la plataforma transportadora determina la carga del motor requerida para la operación. Una mayor fricción reduce la potencia disponible para mover los artículos, mientras que los transportadores inclinados requieren un torque adicional para vencer la gravedad. La selección adecuada del material de la correa y los cálculos de carga ayudan a mantener un movimiento estable y evitar resbalones bajo condiciones cambiantes del paquete.

Diseño del sistema de accionamiento para transportadores de escáner de rayos X

Requisitos del par del motor y del reductor de velocidad

El motor de engranajes debe proporcionar suficiente torque para arrancar y mover un transportador completamente cargado sin que la correa se deslice ni se sobrecargue. Los reductores de velocidad de bajo juego, como las cajas de engranajes cónicos helicoidales, ayudan a mantener un movimiento suave de la correa y evitan la distorsión de la imagen durante el escaneo. El sistema de accionamiento también debe manejar cambios repentinos de carga desde los transportadores ascendentes para mantener estable la velocidad de escaneo y proteger la calidad de la imagen.

Consumo de energía y mitigación térmica

La selección del motor requiere equilibrar el par, la eficiencia energética y la generación de calor. Los motores de gran tamaño aumentan el consumo de energía y las demandas de refrigeración, mientras que los motores de tamaño insuficiente pueden sobrecalentarse bajo cargas continuas. La refrigeración por aire forzado, las carcasas de motor eficientes y los variadores de frecuencia (VFD) ayudan a controlar la temperatura y ajustar el uso de energía de acuerdo con la demanda real del transportador.

Materiales de la cinta transportadora y compensaciones de diseño

Elongación y tensión

Las cintas transportadoras se estiran naturalmente bajo carga, por lo que un control adecuado de la tensión es esencial para un funcionamiento estable. El alargamiento de la correa suele oscilar entre el 0,1% y el 1%, según el material y la carga aplicada. Un sistema de tensión adecuado compensa este estiramiento con el tiempo, evitando el deslizamiento de la correa, problemas de seguimiento y tiempos de inactividad inesperados. Las correas de PVC brindan un rendimiento rentable, las correas de PU ofrecen mayor resistencia con menor estiramiento y las correas con núcleo de tela se prefieren para aplicaciones de servicio pesado.

Agarre de la superficie frente a riesgos de atasco de paquetes

La selección de la superficie de la correa requiere un equilibrio entre tracción y transferencia suave del paquete. Las superficies de alto agarre evitan que el equipaje pesado se deslice, pero pueden atrapar correas sueltas o artículos irregulares en los puntos de transición del transportador. El uso de placas de transición de baja fricción ayuda a reducir los riesgos de atascos y al mismo tiempo mantiene un movimiento confiable. El diseño del transportador debe garantizar tanto un transporte seguro como una transferencia fluida entre secciones.

Conclusión

Para garantizar que su infraestructura de detección funcione sin fallas mecánicas ni distorsión de la imagen, tome las siguientes medidas prácticas:

1. Audite sus datos de rendimiento máximo actuales, centrándose específicamente en las cargas puntuales más pesadas y las dimensiones de paquetes más irregulares que maneja su instalación.

2. Consulte con un ingeniero de sistemas para ejecutar una simulación de carga 3D, trazando los requisitos de torque dinámico para su configuración específica de cola y escáner.

3. Utilice una calculadora de flete integral para establecer los requisitos volumétricos y de peso facturables de referencia antes de iniciar cualquier adquisición de equipo.

4. Especifique unidades de frecuencia variable (VFD) y acoplamientos limitadores de par en los requisitos de su proveedor para protegerse contra atascos y sobretensiones inesperados.

5. Implementar un estricto programa de mantenimiento semanal enfocado en el seguimiento de la correa y los ajustes de tensión de la polea de cola para contrarrestar el alargamiento natural.

Preguntas frecuentes

P: ¿Cómo se calcula la capacidad de carga máxima de un transportador escáner de equipaje?

R: La capacidad de carga máxima se calcula evaluando la velocidad de la correa, el par del motor, el coeficiente de fricción entre la correa y la plataforma deslizante y la densidad aparente de los paquetes. Debe tener en cuenta el límite elástico estructural de la plataforma deslizante plana y el par de arranque máximo que genera el motor de engranajes desde un punto muerto.

P: ¿Cuál es la diferencia entre carga transportadora estática y dinámica?

R: La carga estática es el peso en reposo de los artículos y de la propia correa cuando está parada. La carga dinámica incluye las fuerzas multiplicadas ejercidas durante la aceleración, el frenado y el movimiento continuo contra la fricción. En los transportadores de cola con parada y avance, la carga dinámica dicta el tamaño del motor requerido.

P: ¿Cómo afecta un escáner de equipaje por rayos X a los requisitos de velocidad del transportador?

R: La velocidad de la correa debe coincidir perfectamente con el tiempo de integración del sensor de imágenes interno. Si el cinturón se mueve más rápido o más lento que la calibración fija del escáner, las imágenes de rayos X resultantes se distorsionarán, estirarán o comprimirán. Esto invalida por completo la inspección de seguridad.

P: ¿Por qué el alargamiento de la correa es un factor importante en los cálculos de carga del transportador?

R: Los paquetes pesados ​​mezclados estiran físicamente la tela del cinturón con el tiempo. Los ingenieros calculan este estiramiento y diseñan mecanismos de absorción de tensión, que generalmente acomodan el 1% de la longitud total de la correa. Esto mantiene un agarre adecuado en la polea motriz y garantiza un seguimiento preciso sin deslizamiento.

P: ¿Cómo afecta el equipaje y los paquetes mixtos al tamaño del motor?

R: Los motores no pueden dimensionarse según el peso promedio del paquete. Deben dimensionarse para el peor de los casos: una correa completamente saturada con cargas puntuales de peso máximo, comenzando desde un punto muerto. El motor debe superar una fricción estática masiva sin detenerse ni sobrecalentarse.

P: ¿Pueden las calculadoras de peso volumétrico (DIM) y peso cargable ayudar en el diseño de transportadores?

R: Sí. Las calculadoras DIM ayudan a los ingenieros a estimar la utilización espacial y la densidad aparente de los elementos en la cinta. Esto garantiza que el sistema de transporte físico maneje el volumen real de los artículos, alineando los límites mecánicos directamente con las métricas de transporte comercial.
