Vistas:0 Autor:Labios Hora de publicación: 2026-07-20 Origen:sales@eastimage.com.cn
Los administradores de instalaciones enfrentan una tensión operativa constante: equilibrar los rigurosos mandatos de control de seguridad con la necesidad de un tráfico peatonal de alto rendimiento y sin fricciones. La adquisición del escáner de equipaje incorrecto genera altas tasas de falsas alarmas, fatiga del operador, graves cuellos de botella operativos y posibles fallas de cumplimiento. Cuando los puntos de control vuelven a funcionar, el personal de seguridad se apresura y la probabilidad de pasar por alto amenazas aumenta exponencialmente. Elegir el equipo adecuado requiere ir más allá de las especificaciones básicas para comprender cómo las herramientas de software, potencia de procesamiento y procesamiento de imágenes avanzadas impactan directamente las operaciones diarias en la planta.

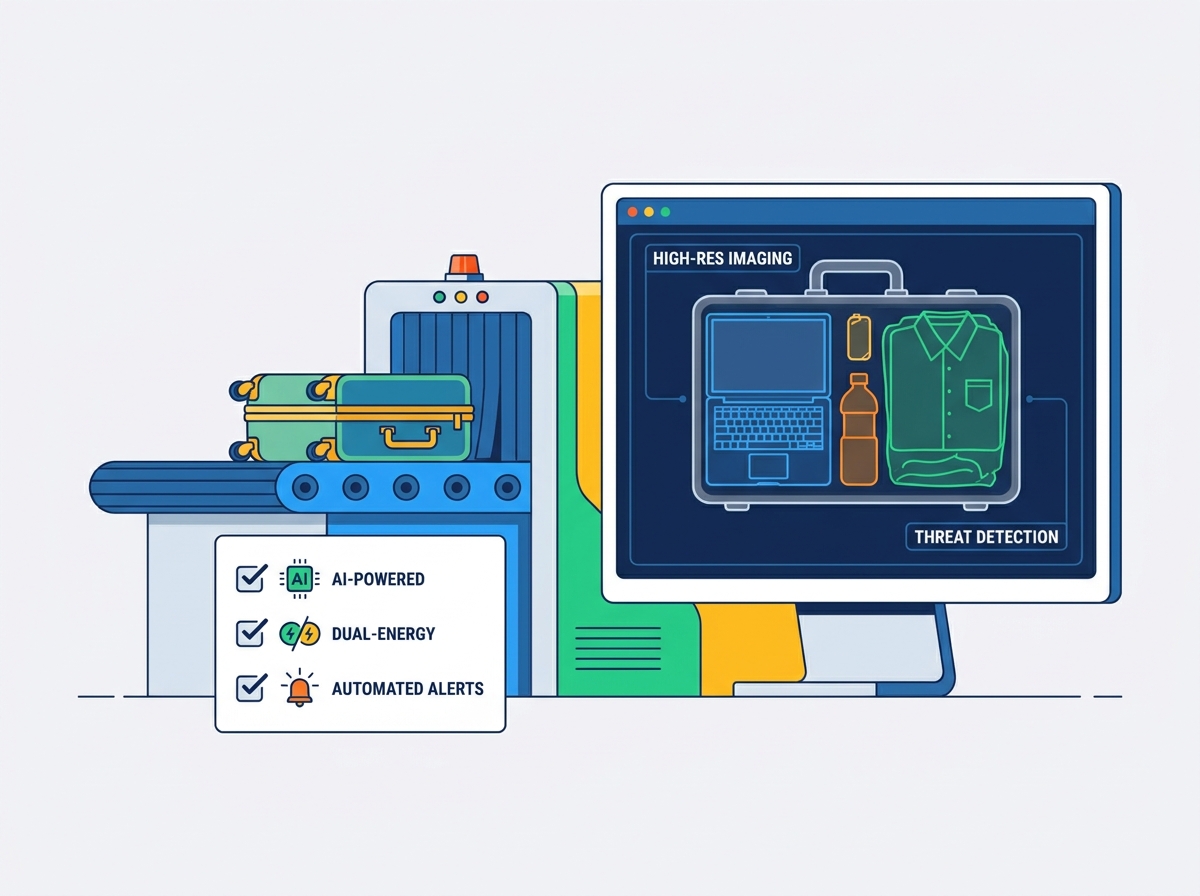

Esta guía de evaluación técnica detalla las características específicas de hardware y software que los equipos de adquisiciones deben exigir al comparar de nivel empresarial máquinas de escáner de rayos X . Al comprender las capacidades centrales de detección y la eficiencia del rendimiento, las organizaciones pueden implementar sistemas que mantengan estrictos perímetros de seguridad sin comprometer la velocidad operativa. Desglosaremos las especificaciones exactas necesarias para manejar volúmenes máximos mientras mantenemos una precisión de detección absoluta.
La precisión de la detección depende de la energía dual: las máquinas de energía única están obsoletas para una seguridad compleja; La energía dual es obligatoria para distinguir entre materiales orgánicos (explosivos/contrabando) e inorgánicos (metales).
El rendimiento lo dictan las especificaciones de hardware: el tamaño del túnel, la velocidad del transportador y el voltaje del generador deben alinearse directamente con el volumen de equipaje y las dimensiones de los artículos en las horas pico de sus instalaciones.
El software del operador es un multiplicador de fuerza: la manipulación avanzada de imágenes, las paletas multicolores y la proyección de imágenes de amenazas (TIP) son fundamentales para reducir los errores humanos y mantener la vigilancia del operador.
El cumplimiento no es negociable: las máquinas preseleccionadas deben cumplir con los estándares regulatorios regionales (por ejemplo, TSA, ECAC) y umbrales estrictos de seguridad radiológica.
Tabla de contenido
El perfil de amenaza específico de una instalación dicta las especificaciones técnicas necesarias. Un control de armas en un tribunal requiere capacidades diferentes a las de un puesto de control aduanero dirigido a narcóticos o contrabando agrícola. Identificar si sus principales amenazas son metales densos, compuestos orgánicos o componentes electrónicos complejos establece los requisitos básicos para la penetración y la diferenciación de materiales. Debe asignar sus opciones de hardware directamente a los elementos que espera interceptar.
Existe un equilibrio constante entre el escaneo de alta penetración y las rápidas velocidades del transportador. Los generadores de alta penetración garantizan que los paquetes densos se escaneen minuciosamente, pero procesar imágenes complejas lleva tiempo. Establecer métricas de referencia para tiempos de procesamiento aceptables garantiza que el punto de control pueda manejar volúmenes máximos sin crear colas inaceptables. Si sus instalaciones procesan miles de bolsas por hora, necesita un sistema que genere imágenes instantáneamente y sin demoras.
La transmisión de rayos X de energía dual separa los materiales por su número atómico (número Z). El sistema utiliza dos niveles de energía distintos para medir cómo los diferentes materiales absorben los rayos X. Esto permite que el software calcule la composición del material de los elementos escaneados, proporcionando datos críticos para la identificación de amenazas. Los sistemas de energía única solo muestran formas y densidad, lo que los hace completamente inadecuados para los entornos de seguridad modernos donde las amenazas a menudo se disfrazan como elementos cotidianos.
Las operaciones de seguridad modernas han pasado de imágenes obsoletas de 3 colores a paletas avanzadas de 4 y 6 colores. Esto proporciona una identificación precisa del material, lo que permite a los operadores distinguir diferencias sutiles en densidad y composición. El resultado operativo es la capacidad de codificar con colores los materiales con precisión para evitar amenazas perdidas.
Categoría de material | Código de color estándar | Ejemplos comunes |
|---|---|---|
Orgánico | Naranja | Plásticos, alimentos, papel, explosivos, narcóticos. |
Inorgánico | Azul | Acero, hierro, metales gruesos, armas. |
Metales mixtos/ligeros | Verde | Aluminio, vidrio, electrónica compleja |
Altamente denso | Negro / Opaco | Blindaje de plomo, bloques de acero gruesos. |
Las métricas de penetración estándar definen la capacidad de una máquina para ver a través de objetos densos, generalmente medida por la capacidad de penetrar de 35 mm a 40 mm de acero. La alta penetración garantiza que los paquetes densos se escaneen minuciosamente, evitando que las amenazas queden ocultas detrás de un grueso blindaje metálico. Si el voltaje de penetración es insuficiente para la densidad de equipaje típica de la instalación, el riesgo de falsos negativos aumenta significativamente. Los operadores verán una masa negra en la pantalla y se verán obligados a abrir manualmente la bolsa, destruyendo las métricas de rendimiento.
La resolución del cable, medida en AWG (American Wire Gauge), afecta la claridad de los cables finos utilizados en los detonadores. Las máquinas modernas de escáner de rayos X suelen tener como objetivo calibres de 38 AWG a 40 AWG, lo que garantiza que los operadores puedan detectar los componentes intrincados de los dispositivos explosivos improvisados. Cuanto mayor sea el número AWG, más delgado será el cable que la máquina puede resolver en la pantalla.
Los algoritmos de software avanzados calculan el número atómico efectivo (Z-eff) para detectar instantáneamente compuestos orgánicos, explosivos o narcóticos específicos. Este análisis automatizado proporciona una capa crítica de seguridad, destacando amenazas potenciales que podrían pasar desapercibidas mediante una inspección visual únicamente. Cuando el software detecta una firma Z-eff que coincide con un explosivo conocido, alerta al operador inmediatamente, generalmente resaltando el objeto en un cuadro rojo parpadeante.
La eliminación de materiales avanzada basada en software permite a los operadores eliminar capas orgánicas o inorgánicas en la pantalla para aislar amenazas ocultas. Esta es una mejora significativa con respecto al mapeo de colores básico, ya que proporciona las herramientas necesarias para analizar bolsas complejas y desordenadas de manera efectiva. Si un arma está oculta detrás de una carcasa de plástico gruesa, el operador puede quitar la capa naranja orgánica para revelar la forma metálica azul que se encuentra debajo.
Threat Image Projection (TIP) es una función de software que proyecta artificialmente objetos virtuales amenazantes, como pistolas, cuchillos o dispositivos explosivos, en escaneos de equipaje de rutina. Esto prueba y rastrea el estado de alerta del operador, asegurando que permanezca alerta durante turnos largos. El TIP suele ser necesario para el cumplimiento normativo, la auditoría de desempeño y la capacitación continua de los operadores. Cuando un operador identifica correctamente un objeto TIP, el sistema registra el éxito; si no lo logran, el sistema registra el fallo para fines de reentrenamiento.
El reconocimiento automatizado de objetivos (ATR) impulsado por IA utiliza algoritmos de aprendizaje automático para escanear, identificar y enmarcar automáticamente objetos sospechosos. Esto ayuda a los operadores humanos al resaltar posibles armas, líquidos o aerosoles, minimizando la fatiga y mejorando las tasas generales de detección. ATR actúa como un segundo par de ojos, escaneando constantemente cada píxel sin sufrir la fatiga que afecta a los operadores humanos después de horas de mirar un monitor.
Los tamaños de túneles estándar se clasifican según la aplicación prevista. Debe hacer coincidir las dimensiones físicas de la máquina con los artículos reales que procesa diariamente. Un túnel de 50x30 cm es adecuado para correo y carteras, mientras que un túnel de 60x40 cm tiene capacidad para equipaje de mano estándar. Para carga y equipaje de gran tamaño, se requiere un túnel de 100x100 cm o más.
Hacer coincidir el tamaño del túnel con la parcela estándar más grande esperada de la instalación evita cuellos de botella en la descarga. Forzar artículos de gran tamaño a través de un escáner de tamaño pequeño daña el equipo y ralentiza todo el proceso de detección. Si una bolsa se atasca, toda la línea se detiene mientras el personal elimina el atasco.
Tamaño del túnel (ancho x alto) | Aplicación primaria | Entorno típico |
|---|---|---|
50x30cm | Correo, paquetes pequeños, carteras. | Vestíbulos corporativos, salas de correo |
60x40cm | Equipaje de mano, mochilas | Puestos de control en aeropuertos, juzgados |
100x100cm | Equipaje de gran tamaño, carga pequeña | Aduanas, centros logísticos |
150x150cm+ | Carga paletizada, carga grande | Instalaciones de carga aérea, puertos marítimos. |
Las velocidades estándar del transportador suelen oscilar entre 0,20 y 0,23 metros por segundo. Esta velocidad se traduce directamente en el rendimiento de elementos por hora, lo que determina la rapidez con la que un punto de control puede procesar el tráfico. Las capacidades de carga máxima, a menudo de 150 kg a 200 kg distribuidas uniformemente, garantizan que el sistema pueda manejar objetos pesados sin forzar la mecánica de accionamiento.
Unas especificaciones insuficientes del motor para entornos de carga pesada introducen riesgos mecánicos. Un sistema transportador que lucha bajo cargas pesadas experimentará averías frecuentes, lo que provocará tiempos de inactividad inaceptables. Necesita motores de calidad industrial y rodillos reforzados si planea escanear cajas de herramientas pesadas o carga densa.
Los generadores estándar de 140 kV proporcionan suficiente penetración para una inspección básica, mientras que los generadores de alta penetración de 160 kV o 180 kV ofrecen una mejor penetración profunda para cargas densas. Un voltaje más alto se correlaciona directamente con la capacidad de ver a través de materiales gruesos. Si está escaneando contenedores metálicos gruesos, un generador de 140 kV simplemente rebotará, proporcionando visibilidad interna nula.
La diferencia fundamental entre los sistemas de vista única y de vista dual radica en la perspectiva proporcionada. Los sistemas Dual-View generan perspectivas horizontales y verticales simultáneamente. Esto elimina la necesidad de reposicionar y volver a escanear físicamente las bolsas, lo que mejora drásticamente el rendimiento y la detección de amenazas planas. Un cuchillo colocado en posición horizontal puede ser invisible desde una vista de arriba hacia abajo, pero se mostrará claramente en el monitor de vista lateral.
Los canales de procesamiento de imágenes de baja latencia son esenciales para la transición de señales sin procesar de sensores a imágenes digitales en pantalla sin demoras a altas velocidades del transportador. Los operadores dependen de herramientas de filtrado y manipulación de imágenes en tiempo real, incluido el zoom continuo (hasta 64x), mejora de bordes, nitidez, imágenes inversas (blanco/negro) y filtrado de penetración alta/baja.
El impacto ergonómico de la consola de control y la latencia del procesamiento de imágenes afectan directamente la fatiga del operador durante turnos largos. El software fluido y receptivo permite a los operadores analizar imágenes de forma rápida y precisa sin frustraciones. Si el software falla o tarda dos segundos en aplicar un filtro, el operador dejará de usar los filtros, comprometiendo la seguridad.
La integración de red centralizada conecta varios escáneres a un único servidor de supervisión. Esto permite el archivado remoto, la gestión TIP centralizada y la multiplexación, donde los operadores remotos revisan imágenes de varias máquinas desde una sala de control central. Esta arquitectura mejora la eficiencia y estandariza los protocolos de detección en toda la instalación.
Al sacar a los operadores del ruidoso piso del puesto de control y colocarlos en una sala de multiplexación tranquila y con clima controlado, se reducen las distracciones y se mejoran las tasas de detección. La red también permite a los supervisores enviar actualizaciones de software y nuevas bibliotecas TIP a todas las máquinas simultáneamente.
Los estrictos estándares de fuga de radiación dictan que las emisiones deben ser inferiores a 0,1 µSv/h a 10 cm de la carcasa. Las características de seguridad física, como cortinas de doble capa impregnadas de plomo, botones de parada de emergencia e interruptores de bloqueo, garantizan la seguridad del operador y del público. Si una mano entra al túnel, los interruptores de enclavamiento deben cortar inmediatamente la energía al generador.
Los equipos de adquisiciones deben verificar certificaciones clave, como FDA/CDRH, CE, calificación TSA o cumplimiento de estándares ECAC. Los sistemas de detección de radiación integrados dentro de la carcasa del escáner monitorean los niveles de seguridad radiológica en tiempo real, proporcionando una verificación continua del funcionamiento seguro. Nunca implemente una máquina que carezca de la documentación de cumplimiento regional adecuada.
Las limitaciones de preparación del sitio deben abordarse antes de la instalación. Esto incluye evaluar la huella física, los requisitos de carga del piso y la estabilidad del suministro de energía. No preparar el sitio adecuadamente provoca retrasos en la instalación y problemas operativos. Los escáneres pesados requieren pisos reforzados y circuitos eléctricos dedicados para evitar que las fluctuaciones de energía dañen los sensibles sensores de imágenes.
La adopción y la capacitación de los operadores son fundamentales para maximizar el valor de las funciones avanzadas. Una mala formación conduce a una subutilización del equipo. La exigencia de programas de certificación proporcionados por los proveedores garantiza que los operadores comprendan cómo utilizar eficazmente las herramientas de filtrado y diferenciación de materiales. Una máquina es tan buena como la persona que lee la pantalla.
Los acuerdos de nivel de servicio (SLA) son necesarios para la calibración de rutina, el reemplazo del generador y la aplicación de parches de software. El mantenimiento proactivo minimiza el tiempo de inactividad y garantiza que el equipo continúe funcionando al máximo rendimiento. Los generadores de rayos X se degradan con el tiempo y requieren una recalibración periódica para mantener la claridad de la imagen y las métricas de penetración.
Elegir las máquinas escáner de rayos X adecuadas es fundamental para lograr una detección confiable de amenazas, operaciones de detección eficientes y cumplimiento normativo a largo plazo. La evaluación tanto del rendimiento del hardware como de las capacidades del software inteligente ayuda a las organizaciones a crear sistemas de inspección de seguridad más seguros, rápidos y eficaces.
En Eastimage , nos especializamos en sistemas avanzados de inspección de seguridad por rayos X para aeropuertos, aduanas, logística, instalaciones gubernamentales e infraestructura crítica en todo el mundo. Nuestras innovadoras tecnologías de detección y soporte técnico profesional ayudan a los clientes a mejorar la precisión de la detección, la eficiencia operativa y el cumplimiento de los estándares de seguridad internacionales.
Antes de invertir en escáneres de rayos X, evalúe cuidadosamente su entorno de detección, los requisitos de rendimiento, el perfil de amenazas, las necesidades de expansión futuras y las capacidades del software para garantizar la solución de seguridad a largo plazo más eficaz.
R: Los escáneres de doble vista generan dos ángulos distintos (horizontal y vertical) simultáneamente. Esto evita puntos ciegos, mejora la detección de amenazas planas y reduce significativamente la necesidad de reposicionar y volver a escanear físicamente las bolsas, aumentando así el rendimiento.
R: El mapeo de colores estándar utiliza naranja para materiales orgánicos (como plásticos, alimentos o explosivos), azul para materiales inorgánicos (como metales densos), verde para materiales mixtos o metales ligeros y negro para materiales muy densos que los rayos X no pueden penetrar.
R: La renderización rápida y la baja latencia evitan retrasos en la visualización. Esto permite a los operadores aplicar filtros, hacer zoom y analizar imágenes en tiempo real a medida que las bolsas se mueven a lo largo del transportador, lo que mantiene las operaciones fluidas y evita cuellos de botella.
R: La vida útil típica de un generador es de 5 a 10 años, dependiendo en gran medida de las horas de funcionamiento y la intensidad de uso. Se requiere mantenimiento y calibración regulares para maximizar esta vida útil.
R: TIP proyecta artificialmente objetos de amenazas virtuales en análisis de rutina para probar el estado de alerta del operador. A menudo, las autoridades gubernamentales o de aviación lo exigen legalmente para el cumplimiento, la auditoría de desempeño y la capacitación continua.
R: La regla general es basar el tamaño del túnel en el percentil 80 más grande de elementos que pasan por el punto de control específico. Esto garantiza que la gran mayoría de los artículos encajen sin provocar cuellos de botella en la descarga.
R: Sí, son completamente seguros para dispositivos electrónicos modernos como computadoras portátiles y teléfonos inteligentes. Sin embargo, las películas fotográficas de muy alta velocidad (normalmente ISO 800 o superior) pueden dañarse y deben inspeccionarse manualmente.
